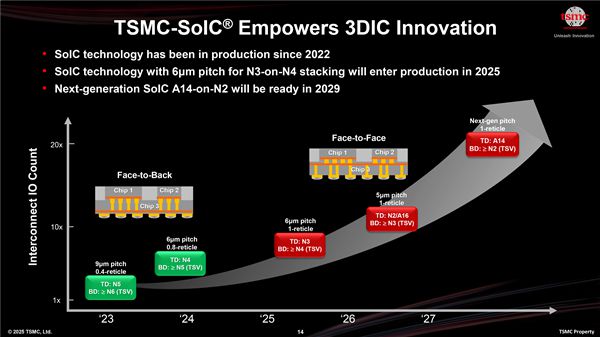

4月25日消息，如今的高端计算芯片越来越庞大，台积电也在想尽办法应对，如今正在深入推进CoWoS封装技术，号称可以打造面积接近8000平方毫米、功耗1000W级别的巨型芯片，而性能可比标准处理器高出足足40倍。

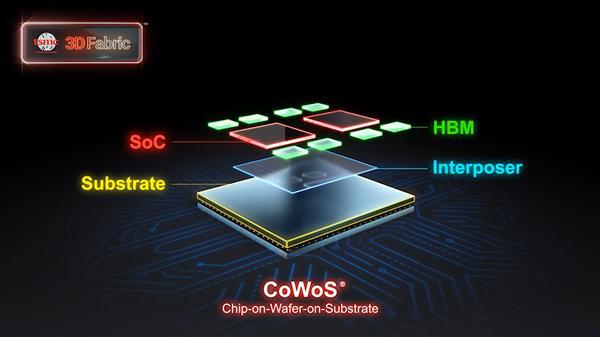

目前，台积电CoWoS封装芯片的中介层面积最大可以做到2831平方毫米，是台积电光罩尺寸极限的大约3.3倍——EUV极紫外光刻下的光罩最大可以做到858平方毫米，台积电用的是830平方毫米。
NVIDIA B200、AMD MI300X等芯片，用的都是这种封装，将大型计算模块和多个HBM内存芯片整合在一起。

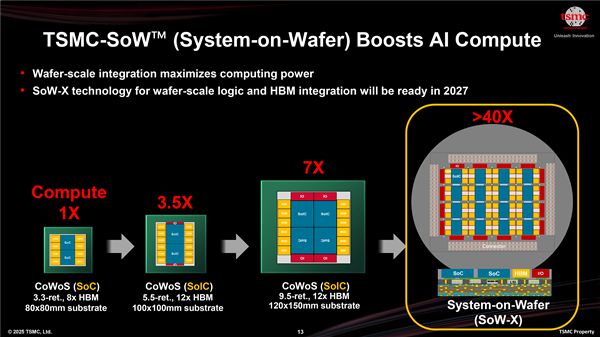

明年或稍晚些时候，台积电会推出下一代CoWoS-L封装技术，中介层面积可以做到4719平方毫米，是光罩极限的大约5.5倍，同时需要10000平方毫米(100×100毫米)的大型基板。
它可以整合最多12颗HBM内存，包括下一代HBM4。
这还不算完，台积电还计划进一步将中介层做到7885平方毫米，也就是光照极限的约9.5倍，并需要18000平方毫米的基板，从而封装最多4颗计算芯片、12颗HBM内存，以及其他IP。
要知道，这已经超过了一个标准的CD光盘盒(一般142×125毫米)！
仍然没完，台积电还在继续研究SoW-X晶圆级封装技术，目前只有Cerabras、特斯拉使用。
如此巨型芯片除了需要复杂的封装技术，更会带来高功耗、高发热的挑战，台积电预计能达到1000W级别。
为此，台积电计划在CoWoS-L封装内的RDL中介层上，直接集成一整颗电源管理IC，从而缩短供电距离，减少有源IC数量，降低寄生电阻，改进系统级供电效率。
这颗电源管理IC会使用台积电N16工艺、TSV硅通孔技术制造。
散热方面，直触式液冷、浸没式液冷，都是必须要考虑的。
另外，OAM 2.0模块形态的尺寸为102×165毫米，100×100毫米基板已经接近极限，120×150毫米就超过了，因此需要行业同步制定新的OAM形态标准。
